| 是否进口：否 | 加工定制：是 | 品牌：hengtaida/恒泰达 |
| 型号：XGRL-4A | 最大电压：220vV | 功率：2.5kwW |
| 额定温度：300℃ | 主要用途：模拟井下钻孔条件，特别是环型空间缓慢循环的速，研究加热滚动中泥浆的特性。 |

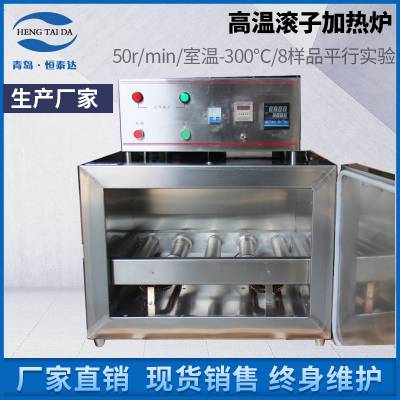

数显滚子加热炉厂家
青岛恒泰达机电设备有限公司
地址：青岛市黄岛区世纪大道西端
电话：13668890901
网址：
四、仪器的结构与工作原理 （一）箱体：采用角钢构架、硅酸铝保温、不锈钢外壳坚固耐用。 （二）滚筒：采用不锈钢轴、优质合金铝滚筒和框架、四氟石墨轴承重量轻转动平稳。 （三）陈化釜：不锈钢材料精制釜体、盖、内盖和阀芯。聚四氟材料密封圈和支撑环。见（图一） （表一）陈化釜结构明细表 （四）加热系统：由两根500W加热管加热。 （五）动力系统：由电机370W，1400r/min，减速箱减速,由链轮带动五根滚子转动。传动平稳可靠。 （六）电器控制：温控部分采用智能显示、直接进行温度设定和读出，恒温自控准确，超温自动断电。定时部分定时关机，自动报警。见（图二） 电器控制面版示意图（图二） 说明： 1电机开关按钮：按动此按钮开始滚动，再按一次停止滚动 2加热开关按钮：按动次按钮开始加热，再按一次停止加热 3电源开关：接通和关闭电源。 4定时电源按钮：需定时时，按动此按钮接通定时器。 5定时器：按需要控制加热炉的工作时间。 6温控器：控制和显示炉内温度。 （七）构图及明细 序号 编号 名称及规格 数量 备 注 1 LHG-01 压圈 2 2 GB819-85 十字槽沉头螺钉M4×8 6 3 LHG-02 釜盖 1 4 LHG-03 排气阀 1 5 GB3452.1-82 “O”型圈φ8×1.9 2 6 LHG-04 压紧螺栓 3 7 LHG-06 支撑环 2 8 LHG-07 密封盖 1 9 LHG-08 密封环 1 10 LHG-09 沉化釜体 1 （图三）滚子加热炉结构图 1炉门锁紧装置 2炉体 3电器控制箱 4炉门 5炉温校对孔 （图四）滚子加热炉电器原理图 （九）工作原理 其工作原理和性能完全根据美国API标准设计。模拟钻井液在井下环行空间内缓慢循环的速度，研究其加热滚动中的特性。
陈化釜结构图（图一）
(八)电器原理图
