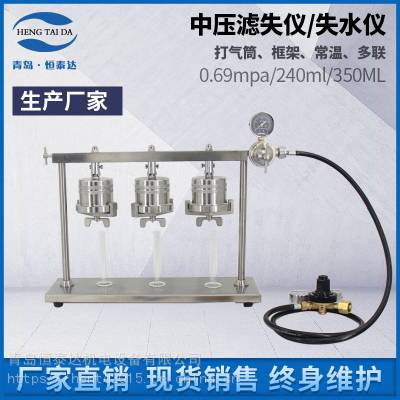

zns-d3三联失水仪

青岛恒泰达机电设备有限公司

地址：青岛市黄岛区世纪大道西端

电话：13668890901

网址：

仪器的操作：

1、仔细阅读说明书，检查仪器是否完好，根据装箱单认真检查备件等。

2、取出仪器支架部分，将其放平。SD型关闭（图四）所示放气针阀（4）。

3、按（图二）所示检查气源接头（20）内“O”形密封圈（φ11×1.9）是否完好。将气源输气管的连接螺母接在减压阀气源接头（20）上旋紧，调压手柄（9）处于自由位置 。将浮动阀芯螺帽（5）推至关闭状态。

（图五）操作示意图

4、取出钻井液杯组件。要确保钻井液杯各部件，尤其是滤网清洁干燥，也要确保密封圈未变形或损坏。按（图六）所示用手堵住钻井液杯输气接头（a）小孔处，注入一定量的（240ml）钻井液至杯内刻线处 。按（图一）所示，依次放入“O”型密封圈（d）、滤纸（f）、杯盖（h）、压紧丝杠（i），拧紧压紧旋钮（j）。组装钻井液杯组件。见（图六）

（图六）操作示意图

5、检查（图二）所示放气阀体（1）内“O”形密封圈（φ11×1.9）是否完好。将注入钻井液并安装完后的钻井液杯倒置，输气接头（a）端向上装入放气阀体内使其旋转90°。确保安装到位。见（图七）

（图七）操作示意图

6、将干燥的量筒放在排出管下面的底座处，对准钻井液杯滤水口用来接收滤液。见（图三、图四）

7、打开气源（若使用打气筒时将打气筒注入压力至1MPa，若使用减压器将压力调至1MPa），顺时针方向慢慢旋转减压阀组件调压器手柄，将压力调至0.69MPa。见（图八）

（图八）操作示意图

8、按“进气”箭头方向，推动浮动阀芯螺帽，待指针开始波动或有气流声进入钻井液杯时启动秒表记录滤失时间。见（图九）

（图九）操作示意图

9、以毫升为单位记录滤液的体积（***到0.1毫升）并作为API滤失量，同时记录钻井液样品的初始温度℃（℉），保留滤液用作化学分析。

10、将浮动阀芯螺帽向回推（此时钻井液杯内余气排出）。见（图十）

（图十）操作示意图

11、首先在确定内部压力全部被放掉的前题下，从支架上取下钻井液杯，要非常小心地拆开钻井液杯，倒掉钻井液并取下滤纸，尽可能减少滤饼的损坏。用缓慢流水冲洗滤纸上的滤饼。测量并记录滤饼的厚度等。

12、仪器使用完后，关闭气源，按“进气”箭头方向，推动浮动阀芯螺帽，放掉系统内余气。（对于SD型多联中压滤失仪逆势针方向打开（图四）所示放气针阀（4）。放掉系统内余气。）

13、逆时针方向旋转调压手柄，使手柄处于自由位置。卸掉打气筒装置或减压器装置，擦净仪器，钻井液杯、密封圈等清洗干净并烘干存放。
