| 加工定制：否 | 类型：水分测定仪 | 品牌：恒泰达 |
| 型号：ZJ-2 | 可测样品状态：液 | 重复性误差：0.1 |
| 外形尺寸：30*20*50（mm） mm | 适用范围：泥浆分析 | 规格：自洁系数测定 |
本方法规定了固体材料表面自洁性的试验方法,本方法适用于电力设备外绝缘用防污闪涂料的涂层表面自洁性能的测定,也可用于其它固体材料表面自洁性的测定.
2.术语自洁性:指在大风、大雨等自然条件下,固体材料表面降尘或粘附的污秽易于脱落的性能.
3.玻璃微球法(室内评价方法)

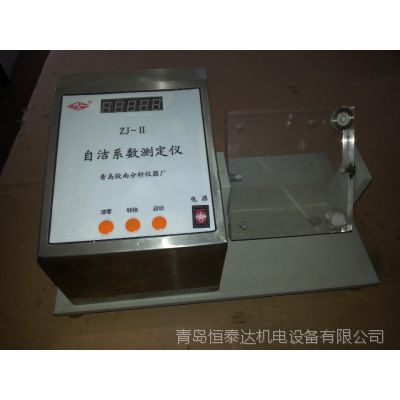

3.1．仪器及材料 (1)自洁系数测定仪型号:ZJ-Ⅱ型，转板规格:140×140mm,转板转速:90°/ min； (2)精密电子天平量程:200g精度为0.1mg； (3)玻璃微球：Φ200±50μm； (4)模具材质:PTFE或PP,规格120×120mm.
3.2试样制备取电力设备外绝缘用防污闪涂料适量置于模具中，在标准实验室条件下(温度20～25℃,湿度60～65%)放置96h,固化成为厚度1mm的片状物,制作片状试样3个待用.
3.3测试方法 (1)调整仪器试验在标准实验室条件下进行,并保持试验设备和样品清洁干燥. 将自洁系数测定仪安放于牢固的试验台上,转板调整至水平，开启电源预热10min； (2)放置试样将片状试样置于转板上以夹持器固定,在转板升起端距试样边缘15mm处放置一阻隔条，使阻隔条与涂层表面接触紧密； (3)加铺玻璃微球在精密电子天平上准确称取玻璃微球0.3g（***至0.1mg）,小心倾倒于试样阻隔条上方，铺成长50mm、宽5mm的玻璃微球层； (4)自洁试验将自洁系数测定仪清零，取下阻隔条，启动电机转动转板,仪器显示转板转动角度,随着转动角度增加，玻璃微球开始沿试样滑落,收集于仪器下方的收集槽内,试样随转板转动至倾角45时停止，试验结束. (5)称样在精密电子天平上称取收集槽内玻璃微球的重量,***至0.1mg. (6)重复试验自洁系数测定仪复位,更换试样重新试验,分别完成3个试样的试验.
3.4试验结果及评价 (1)数据计算 η=m2/m1×*** 式中: η____自洁系数,% m1____添加于试样上的玻璃微球量,g m1____试验完成后从试样上滑落的玻璃微球量,g (2)结果评价取3个试样的平均值,并要求数据分散性小于5%. 当自洁系数η≥85%时,样品的自洁性为1级; 当自洁系数85%≥η≥70%时,样品的自洁性为2级; 当自洁系数≤70%时,样品为非自洁型样品.
